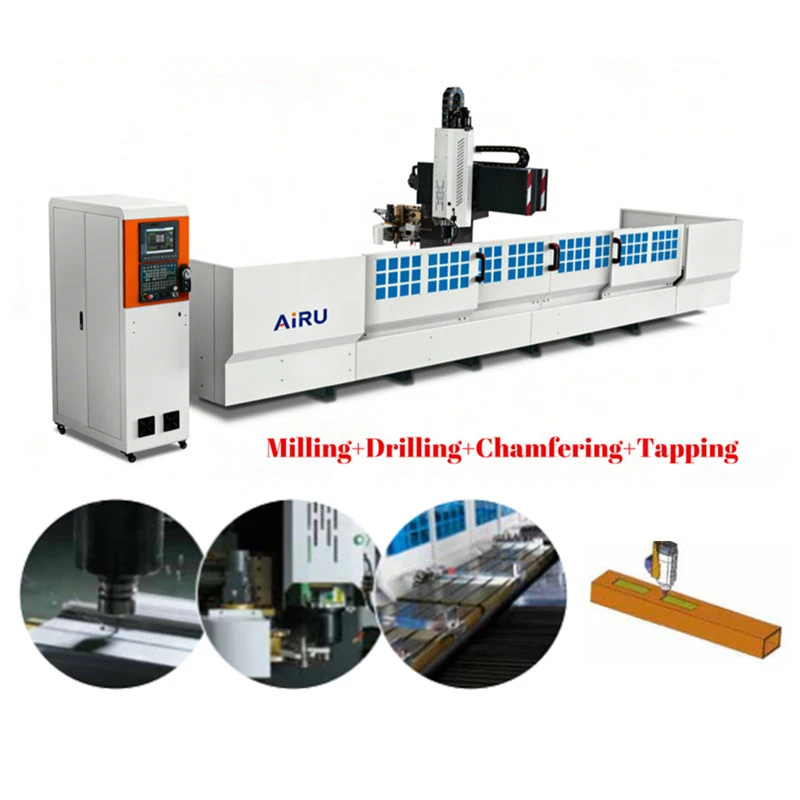

3-osni portalni CNC obradni centar-za teške uvjete rada (AL-4500D)
To je 3{3}}osni CNC obradni centar visokih performansi optimiziran za dugačke industrijske profile. Eliminira ponovljena podešavanja dovršavanjem glodanja, bušenja, skošenja i narezivanja u jednom prolazu, podržavajući proizvodnju velikih količina aluminijskih, čeličnih i bakrenih profila.
Sveukupne prednosti
- Industrijski CNC sustav: korisničko-prijateljsko sučelje sa stabilnim performansama za složenu obradu profila.
- Visoko{0}}kruti radni stol: CNC-obrađen T-stol s utorima s tretmanom za smanjenje naprezanja osigurava dugoročnu-stabilnost.
- Mogućnosti dvostrukog vretena: 12000rpm mehaničko vreteno ili 0-24000rpm električno vreteno sa 12kW/5.5kW snage.
- Spremnik alata s diskom od 8/12 položaja: izmjena alata u roku od 4 sekunde smanjuje vrijeme zastoja radi kontinuirane proizvodnje.
- Prilagodljive pneumatske stezaljke: 5 kompleta ručnih-pneumatskih stezaljki za brzo i sigurno stezanje profila.
Parametri stroja
|
Strojni udar |
|
|
Hod osi X- |
3000/4500/6000 mm (prilagodljivo prema potrebi) |
|
Hod osi Y- |
550 mm (prilagodljivo prema potrebi) |
|
Hod Z-osi |
500 mm |
|
Vreteno |
|
|
Mehanička brzina vretena |
12000 okretaja u minuti |
|
Motorizirana brzina vretena |
0~24000 o/min |
|
Brzina brzog hoda po X-osi |
0~60m/min |
|
Brzina brzog hoda osi Y- |
0~24m/min |
|
Brzina brzog hoda osi Z- |
0~16m/min |
|
Snaga vretena |
12kW/5,5kW |
|
Točnost |
|
|
Točnost pozicioniranja osi X- |
±0,05 mm |
|
Točnost pozicioniranja osi Y/Z- |
±0,02 mm |
|
Ponovite točnost pozicioniranja |
±0,01 mm |
|
Alati |
|
|
Vrsta spremnika alata |
Vrsta-diska |
|
Maksimalna duljina ugradnje alata |
135 mm |
|
Kapacitet spremnika alata |
8/12 Stanice za alat (kom) |
|
Vrijeme promjene alata |
4 sekunde (sek) |
|
Drugi |
|
|
Sustav podmazivanja |
Automatsko podmazivanje |
|
Sustav hlađenja |
Hlađenje atomizacijom (MQL) |
|
Ukupna instalirana snaga |
16kW |
|
Zahtjev za tlak zraka |
6 kg/cm² |
|
Ukupne dimenzije stroja |
7000*2350*2550 mm |
|
Neto težina stroja |
4500 kg |
